蒸養磚機如何完成回轉盤間歇旋轉動作

蒸養磚機置于曲軸一端的拐背帶動回轉機構的回轉盤做間歇旋轉，曲軸每轉一轉，回轉盤轉動1/8轉，同時完成磚坯的進料、頂壓、頂出過程，蒸養磚機由電機皮帶輪經一組三角皮帶，帶動齒輪副做二級齒輪減速，使曲軸轉動，曲軸帶動連桿，使壓桿上下往復運轉，壓桿的上端鉸鏈中立軸上，置于壓桿中部的頂塞桿帶動活塞做上下運動，頂住置于回轉盤奶的模體運動，用過立軸拉動壓桿變動活塞與模體之間的位置來實現，轉坯的密實度則通過調料機構手輪，蝸輪窩桿、調料滾到調節模腔進料深度來控制。給料機構調協在調料機構和回轉盤的上部，由電動機帶動固定在給料筒上的渦輪蝸桿減速，使刮料刀做順時針方向旋轉，坯料在重力和刮料刀的作用下完成填料和再次攪拌。

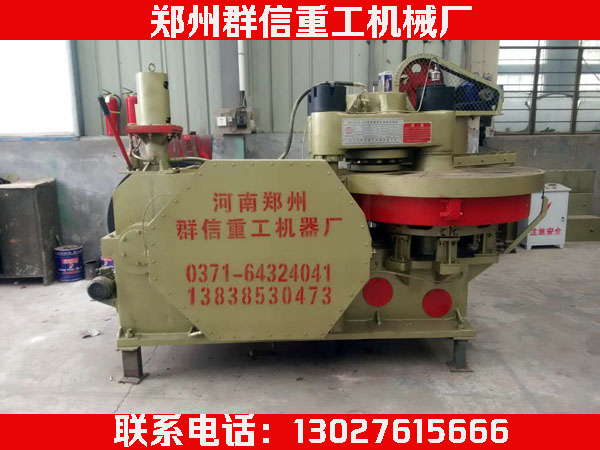

群信重工生產的msj320-8d蒸養磚機技術參數
產量：2400t/h
壓力：2352-3136kn
回轉盤孔數：8個
機器重量：9.2t
主電機功率：18.5kw
回轉盤轉速：5.16r/min
喂料機功率：3kw
磚坯的尺寸：240x115x53mm
外型尺寸：3060x1868x3600mm
